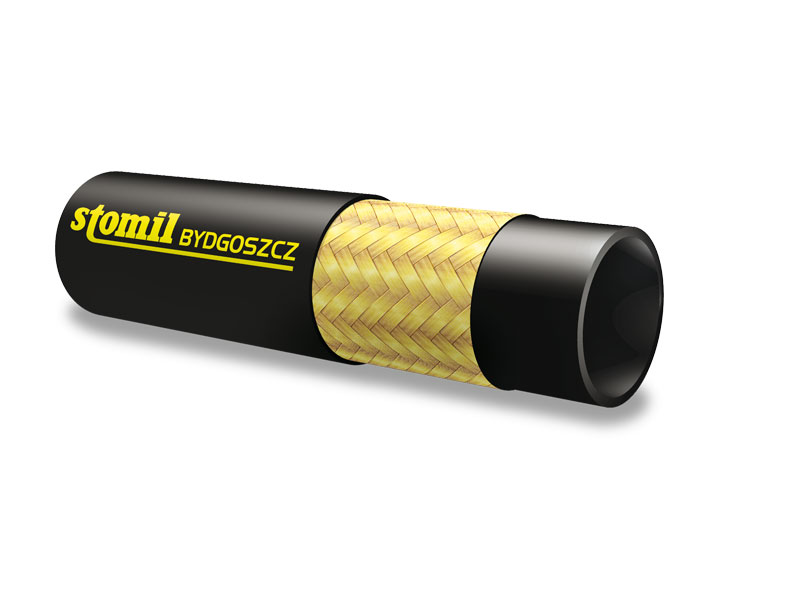

HYDRAULICKÉ HADICE 1 SCEN 857 |
|
Použití : hadice je určena pro hydraulické kapaliny sodné s ISO 6743-4, s vyjímkou HFD R, HFD S, HFD T (od -40°C do +100°C), vodu a vodní roztoky (od -40°C do +70°C) a tlakový vzduch (od 0°C do +80°C). Nejsou určeny pro kapaliny obsahující rycinový olej a estery. Pracovní teplota: od -40°C do +100°C krátkodobě do +125°C |
|
Konstrukce: vnitřní vrstva pryž se syntetického kaučuku odolná působení olejů a vody, černá, hladká; jeden drátěný oplet; vnější vrstva pryž se syntetického kaučuku odolná otěru, působní olejů a atmosferickým vlivům. Délky: 1 až 100 m. |
Výrobce : |
 |
Technické parametry:
| Vnitřní průměr | Vnější průměr opletu | Vnější průměr | Pracovní tlak | Poruchový tlak | Poloměr ohybu | Váha | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| nominální | min. | max. | min. | max. | max. | |||||
| mm | palce | mm | mm | mm | mm | mm | bar | bar | mm | kg/m |
| 6 | 1/4 | 6,1 | 6,9 | 9,6 | 10,8 | 13,5 | 225 | 900 | 75 | 0,19 |
| 8 | 5/16 | 7,7 | 8,5 | 10,9 | 12,1 | 14,5 | 215 | 860 | 85 | 0,22 |
| 10 | 3/8 | 9,3 | 10,1 | 12,7 | 14,5 | 16,9 | 180 | 720 | 90 | 0,29 |
| 12 | 1/2 | 12,3 | 13,5 | 15,9 | 18,1 | 20,4 | 160 | 640 | 130 | 0,34 |
| 16 | 5/8 | 15,5 | 16,7 | 19,8 | 21 | 23 | 130 | 520 | 150 | 0,45 |
| 19 | 3/4 | 18,6 | 19,8 | 23,2 | 24,4 | 26,7 | 105 | 420 | 180 | 0,56 |
| 25 | 1 | 25 | 26,4 | 30,7 | 31,9 | 34,9 | 88 | 350 | 230 | 0,8 |
