Hadice
Tlakové pryžové hadice

HADICE NA BENZINY A OLEJE

PN-86/C-94250/43 ***WT-2/95

Použití : hadice je určena pro dopravu benzinu, olejů a jiných pohonných hmot (nedoporučuje se používat pro instalaci v motorech).

Pracovní teplota : od -30°C do +60°C
Konstrukce: vnitřní vrstva NBR, černá, hladká; textilní výztuž; vnější vrstva NBR, černá , hladká nebo s otiskem tkaniny, odolná atmosferickým vlivům
Výrobce :


Technické parametry:

Vnitřní průměr
mm

Síla stěny
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.
m
4 3,3 0,6 1,9 50,0*
5 3,3 0,6 1,9 50,0*
6,3 3,5 0,6 1,9 50,0*
7 3,5 0,6 1,9 50,0*
8 3,5 0,6 1,9 50,0*
10 3,5 0,6 1,9 50,0*
12,5 3,5 0,6 1,9 50,0*
14 3,5 0,6 1,9 50,0*
16 3,7 0,6 1,9 50,0*
18 3,7 0,6 1,9 50,0*
20 4,1 0,6 1,9 40 0**
22 5,5 1,5 4,8 20
25 4,1 0,6 1,9 40,0**
28 5,5 1,2 3,8 20
31,5 4,3 0,6 1,9 40 0**
35,0*** 5,8 1 3,2 20
38,0*** 5,8 1 3,2 20
40 5,8 1 3,2 20
45,0*** 5,8 1 3,2 20
50 6 0,8 2,6 20
55 6 0,8 2,6 10
60 6 0,7 2,3 10
63 6 0,7 2,3 10
75,0*** 6 0,6 1,9 10
80 6 0,6 1,9 10
90,0*** 6 0,5 1,6 10
100,0** 6 0,5 1,6 10
110,0** 6 0,4 1,3 10
125,0** 6,5 0,4 1,3 10
150,0** 6,5 0,3 1 10
200,0** 6,5 0,3 1 6
250,0** 7,2 0,3 1 6
300,0** 7,2 0,2 0,7 6

 Technické parametry: hadice na tlak 1,6 MPa

Vnitřní průměr
mm

Síla stěny
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.
m
6,3 3,5 1,6 5 50,0*
8 3,5 1,6 5 50,0*
10 3,5 1,6 5 50,0*
12,5 3,5 1,6 5 50,0*
14 3,5 1,6 5 50,0*
16 3,7 1,6 5 50,0*
18 3,7 1,6 5 50,0*
20 4,1 1,6 5 40,0**
22 5,5 1,6 5 20
25 5 1,6 5 40,0**
28 5,5 1,6 5 20
31,5 5,2 1,6 5 40 0**
40 7 1,6 5 20
50 7,2 1,6 5 20

 * Mohou být vyrobeny i délky 25 m
** Mohou být vyrobeny i délky 20 m



HADICE NA OLEJE typ 6

PN-86/c-94250/43

Použití : hadice je určena pro dopravu olejů

Pracovní teplota : od -30°C do +60°C

Konstrukce: vnitřní vrstva NBR, černá, hladká; textilní výztuž; vnější vrstva NBR/SBR/EPDM, černá , hladká nebo s otiskem tkaniny, odolná atmosferickým vlivům

Značení : hnědým páskem
Výrobce :

Technické parametry:

Vnitřní průměr
mm

Vnější průměr
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.

m
6,3 ±0,75 13 0,6 1,9 50
8 ±0,75 15 0,6 1,9 50
10 ±0,75 17 0,6 1,9 50
12,5 ±0,75 21 0,6 1,9 50 nebo 20
14 ±0,75 22 0,6 1,9 20
16 ±0,75 24 0,6 1,9 20
18 ±0,75 26 0,6 1,9 20
20 ±0,75 28 0,6 1,9 20
25 ±0,75 35 0,6 1,9 20
31,5 ±0,75 41 0,6 1,9 20
35 ±0,75 45 0,6 1,9 20
38 ±1,50 48 0,6 1,9 20
40 ±1,50 50 0,6 1,9 20
45 ±1,50 55 0,6 1,9 20
50 ±1,50 60 0,6 1,9 20
55 ±1,50 65 0,6 1,9 20
63 ±1,50 73 0,6 1,9 20
75 ±1,50 87 0,6 1,9 20
80 ±2,00 92 0,6 1,9 10





HADICE NA OLEJE typ 16

PN-86/c-94250/43

Použití : hadice je určena pro dopravu olejů

Pracovní teplota : od -30°C do +60°C

Konstrukce: vnitřní vrstva NBR, černá, hladká; textilní výztuž; vnější vrstva NBR/SBR/EPDM, černá , hladká nebo s otiskem tkaniny, odolná atmosferickým vlivům

Značení : hnědým páskem
Výrobce :

 Technické parametry:

Vnitřní průměr
mm

Vnější průměr
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.
m
6,3 ±0,75 13 1,6 5 50
8 ±0,75 15 1,6 5 50
10 ±0,75 17 1,6 5 50
12,5 ±0,75 21 1,6 5 50 nebo 20
14 ±0,75 22 1,6 5 20
16 ±0,75 24 1,6 5 20
18 ±0,75 26 1,6 5 20
20 ±0,75 30 1,6 5 20
25 ±0,75 35 1,6 5 20
31,5 ±0,75 45 1,6 5 20
35 ±1,50 52 1,6 5 20
38 ±1,50 54 1,6 5 20
40 ±1,50 58 1,6 5 20
45 ±1,50 63 1,6 5 20
50 ±1,50 68 1,6 5 20
55 ±1,50 77 1,6 5 20
63 ±1,50 90 1,6 5 20
80 ±2,00 95 1,6 5 10





HADICE PRO MOTOROVÁ PALIVA

WT-33/99

Použití : hadice je určena pro dopravu pohonných hmot s obsahem aromatických uhlovodíků do 50 %, bioetanolu do 15 %, bionafty do 20 %v motorech automobilů

Pracovní teplota : od -30°C do +100°C, krátkodobě do +125°C
Konstrukce: vnitřní vrstva NBR/PVC, černá, hladká; textilní výztuž; vnější vrstva NBR/PVC, černá , hladká nebo s otiskem tkaniny, odolná atmosferickým vlivům a vysokým teplotám
Výrobce :


Technické parametry:

Vnitřní průměr
mm

Vnější průměr

mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.
m
4 10 1 3 50,0*
5 11 1 3 50,0*
6 12 1 3 50,0*
7 13 1 3 50,0*
7,5 13,5 1 3 50,0*
8 14 1 3 50,0*
9 15 1 3 50,0*
10 16,5 1 3 50,0*
11 18 1 3 50,0*
12 19 1 3 50,0*
13 20 1 3 50,0*
16 24 1 3 50,0*
20 28 1 3 40,0**
31,5 40 1 3 40,0**
40 50 1 3 20
45 56 1 3 20
50 62 1 3 20

* Mohou být vyrobeny i délky 25 m
** Mohou být vyrobeny i délky 20 m

Technické parametry: bezvložkové hadice

Vnitřní průměr
mm

Síla stěny
mm

Pracovní tlak
MPa

Délka max.
m
3,2 2 0,2 50
4 2 0,2 50
5 2 0,2 50
5,5 2 0,2 50
6 2 0,2 50
7 2 0,2 50
7,5 2 0,2 50
8 2 0,2 50
9 2 0,2 50
10 2 0,2 50

Je možno vyrobit i hadice s jinými průměry a sílou stěny.





HADICE PRO MOTOROVÁ PALIVA

WT-33/07/BZPG (EN 1360)

Použití : hadice je určena pro dopravu pohonných hmot s obsahem aromatických uhlovodíků do 50 %, bioetanolu do 15 %, bionafty do 20 %v motorech automobilů

Pracovní teplota : od -30°C do +100°C, krátkodobě do +125°C
Konstrukce: vnitřní vrstva NBR, černá, hladká; textilní výztuž; vnější vrstva syntetická pryž, černá , hladká nebo s otiskem tkaniny, odolná působení motorových paliv, atmosferickým vlivům a otěru, antielktrotatická.
Výrobce :

Technické parametry: hadice na tlak 1,0 MPa

Vnitřní průměr
mm

Vnější průměr
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.

m
6,3 ±0,80 12 1,0  3,0 5-100
8 ±0,80 15 1,0 3,0 5-100
10 ±0,80 17 1,0 3,0 5-100
12,5 ±0,80 19 1,0 3,0 5-100

Technické parametry: hadice na tlak 1,6 MPa

Vnitřní průměr
mm

Vnější průměr
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.

m
6,3 ±0,80 12 1,6 4,8 5-100
8 ±0,80 15 1,6 4,8 5-100
10 ±0,80 17 1,6 4,8 5-100
12,5 ±0,80 19 1,6 4,8 5-100
16 ±0,80 26 1,6 4,8 20
20 ±0,80 30 1,6 4,8 20
25 ±1,20 35 1,6 4,8 20
31,5 ±1,20 45 1,6 4,8 20
38 ±1,20 52 1,6 4,8 20
40 ±1,20 54 1,6 4,8 20
45 ±1,20 60 1,6 4,8 20
50 ±1,20 64 1,6 4,8 20





HADICE PRO PLNÍCÍ STOJANY ČERPACÍCH STANIC

EN-1360

Použití : hadice je určena pro plnící stojany čerpacích stanic pohonných hmot s obsahem aromatických uhlovodíků do 50 %, bioetanolu do 15 %, bionafty do 20 %.

Pracovní teplota : od -40°C do +55°C

Konstrukce: vnitřní vrstva NBR/PVC, černá, hladká odolná palivům; textilní výztuž a dvě křižující se měděné dráty; vnější vrstva CR, černá , s otiskem tkaniny, odolná paliivům, otěru a atmosferickým vlivům.

Elektrický odpor max 106 Ω/m
Výrobce :

Technické parametry:

Vnitřní průměr
mm

Vnější průměr

mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Délka max.
m
16 26 1,6 4,8 40
19 31 1,6 4,8 40
20 32 1,6 4,8 40
25 37 1,6 4,8 40
31,5 43,5 1,6 4,8 40
38 53 1,6 4,8 20
40 55 1,6 4,8 20
50 65 1,6 4,8 20





HADICE PRO CISTERNY

EN-1761

Použití : hadice je určena pro cisterny převážející paliva s obsahem aromatických uhlovodíků do 50 %, bioetanolu do 15 %, bionafty do 20 %.

Pracovní teplota : od -30°C do +70°C

Konstrukce: vnitřní vrstva NBR, černá, hladká; textilní výztuž a dvě křižující se měděné dráty; vnější vrstva CR, černá , hladká nebo s otiskem tkaniny, odolná atmosferickým vlivům.

Elektrický odpor max 106 Ω/m
Výrobce :

 Technické parametry:

Vnitřní průměr
mm

Síla stěny
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Min. poloměr ohybu

mm

Délka max.
m


20 6 1,0 4,0 125 40,0
25 6 1,0 4,0 150 40,0
32 6 1,0 4,0 175 40,0
38 6,5 1,0 4,0 225 40,0
40 6,5 1,0 4,0 235 40,0
50 8 1,0 4,0 275 20,0
63 8 1,0 4,0 300 6,0*
75 8 1,0 4,0 350 6,0*
80 8 1,0 4,0 375 6,0*
100 8 1,0 4,0 450 6,0*

* Mohou být vyrobeny i délky 10 m

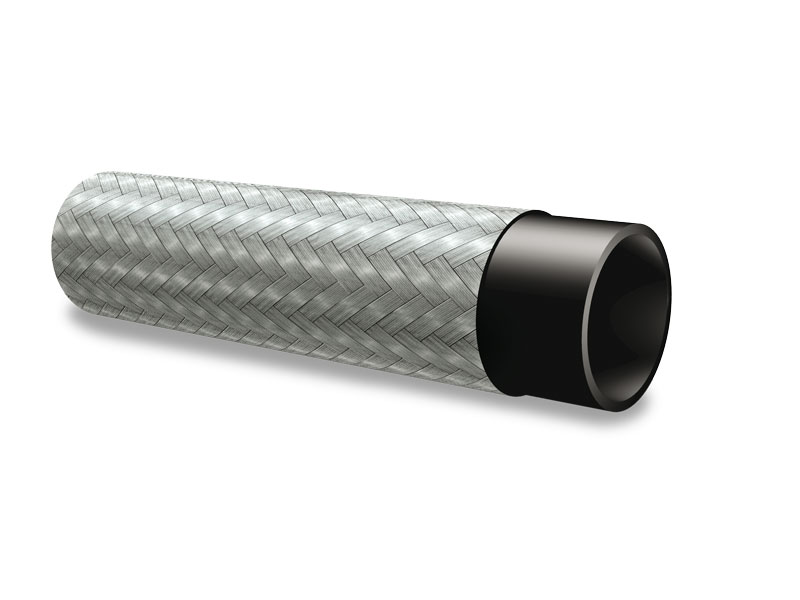

HADICE PRO MINERÁLNÍ OLEJE S KOVOVÝM OPLETEM

WT-8/94/BZPG

Použití : hadice jsou určeny pro

– mineralní oleje (od -30°C do +125°C),

– vodu a vzduch (od 0°C do 100°C).

Konstrukce: vnitřní vrstva ze syntetického kaučuku odolná olejům a teplotě. Oplet z pozinkovaného nebo nerezového drátu.
Výrobce :

 Technické parametry:

Vnitřní průměr
mm

Vnější průměr
mm

Pracovní tlak
MPa

Poruchový tlak
MPa

Min. poloměr ohybu

mm

Váha

kg/m
6,3 ±0,75 11 ±1,00 1,5 6 63 0,13
8 ±0,75 13 ±1,00 1,5 6 80 0,17
10 ±0,75 15 ±1,00 1,5 6 100 0,22
12,5 ±0,75 18 ±1,00 1,5 6 100 0,28
16 ±0,75 21 ±1,00 1,5 6 125 0,34
20 ±0,75 26 ±1,00 1,5 6 160 0,44

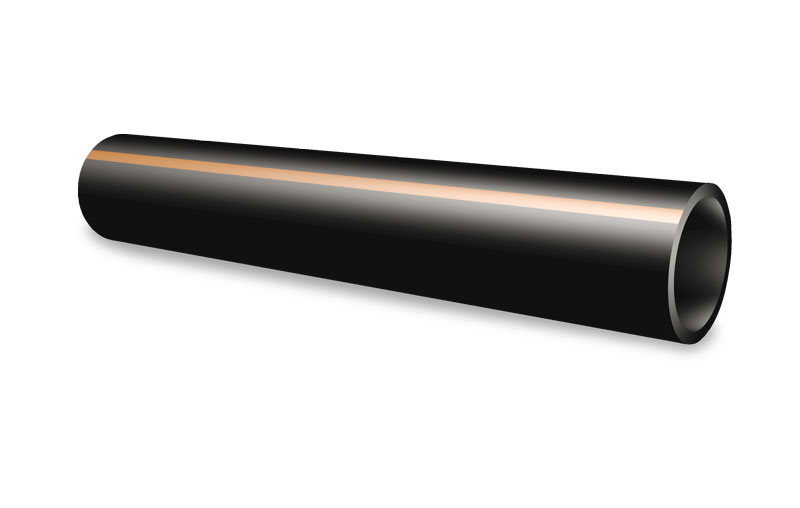

HADICE PRO OLEJE BEZVLOŽKOVÉ

PN-75/c-94250/32

Použití : hadice jsou určeny pro dopravu benzinu a minerálních olejů do pracovního tlaku 5 kPa

Pracovní teplota : od -30°C do +60°C

Značení : hnědým páskem
Výrobce :

 Technické parametry:

Vnitřní průměr
mm

Síla stěny
mm

Délka

m
3,2 ±0,50 2 ±0,4 – – 5÷50
4 ±0,50 2 ±0,4 – – 5÷50
5 ±0,50 2 ±0,4 – – 5÷50
6,3 ±0,75 2 ±0,4 – – 5÷50
8 ±0,75 2 ±0,4 4 ±0,6 5÷50
10 ±0,75 2 ±0,4 4 ±0,6 5÷20
12,5 ±0,75 2 ±0,4 4 ±0,6 5÷20
16 ±0,75 – – 4 ±0,6 5÷20
20 ±0,75 – – 4 ±0,6 5÷20
25 ±1,25 – – 4 ±0,6 5÷20
