Hydraulické hadice

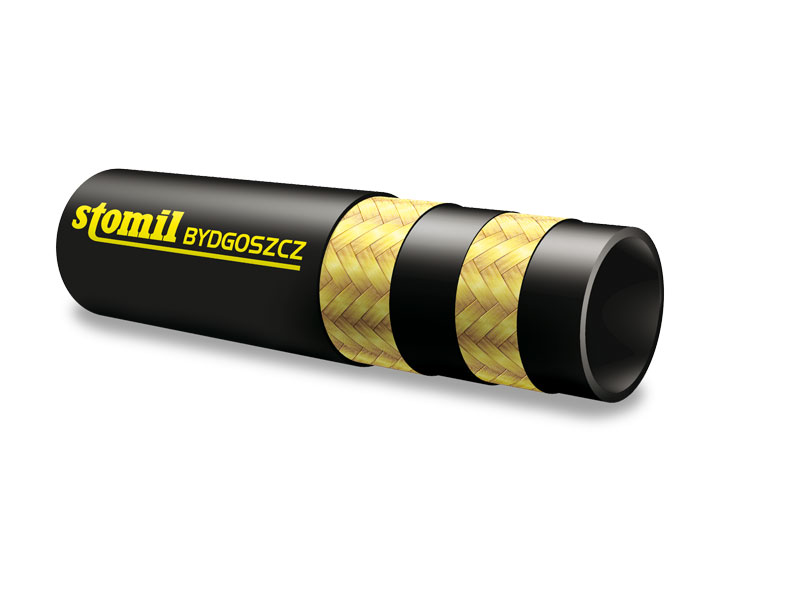

HYDRAULICKÉ HADICE 2 SNEN 853 |
|
Použití : hadice je určena pro hydraulické kapaliny sodné s ISO 6743-4, s vyjímkou HFD R, HFD S, HFD T (od -40°C do +100°C), vodu a vodní roztoky (od -40°C do +70°C) a tlakový vzduch (od 0°C do +80°C). Nejsou určeny pro kapaliny obsahující rycinový olej a estery. Pracovní teplota: od -40°C do +100°C krátkodobě do +125°C |
|
Konstrukce: vnitřní vrstva pryž se syntetického kaučuku odolná působení olejů a vody, černá, hladká; dva drátěné oplety; vnější vrstva pryž se syntetického kaučuku odolná otěru, působní olejů a atmosferickým vlivům. Délky: 1 až 100 m. |
Výrobce : |
 |
Technické parametry:
| Vnitřní průměr | Vnější průměr opletu | Vnější průměr | Síla vnější vrstvy | Pracovní tlak | Poruchový tlak | Poloměr ohybu | Váha | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| nominální | min. | max. | min. | max. | max. | min. | max. | |||||
| mm | palce | mm | mm | mm | mm | mm | mm | mm | bar | bar | mm | kg/m |
| 5 | 3/16 | 4,6 | 5,4 | 10,6 | 11,6 | 14,1 | 0,8 | 1,5 | 415 | 1660 | 90 | 0,28 |
| 6 | 1/4 | 6,2 | 7 | 12,1 | 13,3 | 15,7 | 0,8 | 1,5 | 400 | 1600 | 100 | 0,35 |
| 8 | 5/16 | 7,7 | 8,5 | 13,7 | 14,9 | 17,3 | 0,8 | 1,5 | 350 | 1400 | 115 | 0,41 |
| 10 | 3/8 | 9,3 | 10,1 | 16,1 | 17,3 | 19,7 | 0,8 | 1,5 | 330 | 1320 | 130 | 0,51 |
| 12 | 1/2 | 12,3 | 13,5 | 19,1 | 20,6 | 23 | 0,8 | 1,5 | 275 | 1100 | 180 | 0,67 |
| 16 | 5/8 | 15,5 | 16,7 | 22,2 | 23,8 | 26,2 | 0,8 | 1,5 | 250 | 1000 | 200 | 0,79 |
| 19 | 3/4 | 18,6 | 19,8 | 26,2 | 27,8 | 30,1 | 0,8 | 1,5 | 215 | 860 | 240 | 1,01 |
| 25 | 1 | 25 | 26,4 | 34,1 | 35,7 | 38,9 | 1 | 2 | 165 | 660 | 300 | 1,46 |
| 31 | 1 1/4 | 31,4 | 33 | 43,3 | 45,6 | 49,5 | 1 | 2 | 125 | 500 | 420 | 2,04 |
