Strážní válečky
Ø89 / Ø20xL
plášť Ø89x3,6, lisovaná čela s ložisky 6204 zalisovaná v plášti, labyrinové těsnění, základní nátěr
Osa může být buď hladká nebo s vnějším závitem nebo s osazením. Je možné i jiné provedení délky válečku i délky nebo zakončení osy.

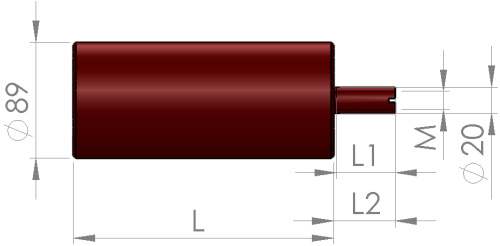

s vnějším závitem
L | L1 | L2 | M |
---|---|---|---|
mm | mm | mm | |
100 | 45 | 47 | 16 |
150 | 45 | 47 | |
160 | 60 | 62 | |
200 | 60 | 62 |
s osazením
L | Ød | Ød1 |
---|---|---|
mm | mm | mm |
160 | 17 | 15 |
200 | 17 | 15 |
