Strážní válečky
Ø108 / Ø20xL
plášť Ø108x4,0, lisovaná čela s ložisky 6204 zalisovaná v plášti, labyrinové těsnění, základní nátěr
Osa může být buď hladká nebo s vnějším závitem nebo s osazením. Je možné i jiné provedení délky válečku i délky nabo zakončení osy.

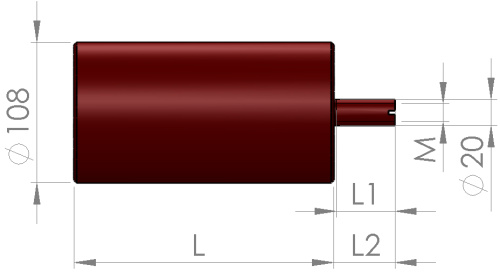

s vnějším závitem
| L | L1 | L2 | M |
|---|---|---|---|
| mm | mm | mm | |
| 160 | 100 | 102 | 20 |
| 200 | 100 | 102 |

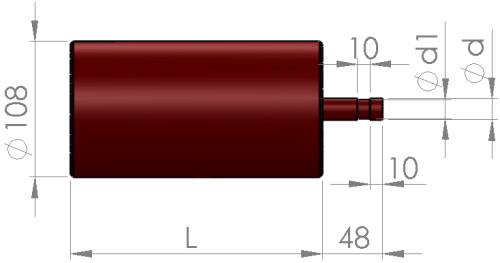

s osazením
| L | Ød | Ød1 |
|---|---|---|
| mm | mm | mm |
| 160 | 20 | 17 |
| 200 | 20 | 17 |

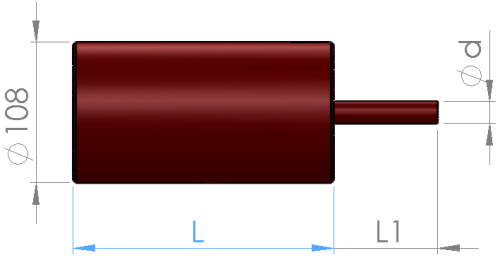

s hladkou osou
| L | L1 | Ød1 |
|---|---|---|
| mm | mm | mm |
| 160 | 80 | 20 |
| 200 | 80 | 20 |
