Dopravníkové válečky
Hladké válečky
Ø89 / Ø20xL
plášť Ø89x3,0; Ø89x3,6, lisovaná čela s ložisky 6204 zalisovaná v plášti (možno vyrobit i se zavařenými čely), labyrinové těsnění, základní nátěr
Je možné i jiné provedení délky válečku i délky osy, jiné frézování nebo zakončení osy.
L | L1 | L2 | s |
---|---|---|---|
mm | mm | mm | mm |
160 | 168 | 186 | 14 |
200 | 208 | 226 | |
250 | 258 | 276 | |
300 | 308 | 326 | |
315 | 323 | 341 | |
380 | 388 | 406 | |
500 | 508 | 546 | |
600 | 608 | 646 | |
750 | 758 | 796 | |
950 | 958 | 996 | |
1000 | 1008 | 1038 | |
1100 | 1108 | 1138 | |
1150 | 1158 | 1188 | |
1250 | 1258 | 1288 | |
1400 | 1408 | 1438 | |
1600 | 1608 | 1638 |

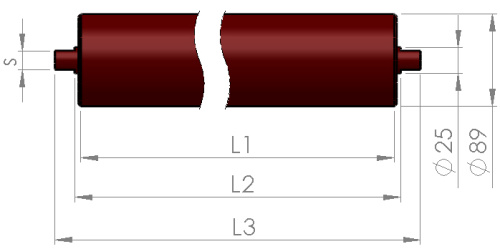

Ø89 / Ø25xL
plášť Ø89x3,6, lisovaná čela s ložisky 6305 zavařená v plášti, labyrinové těsnění, základní nátěr
Je možné i jiné provedení délky válečku i délky osy, jiné frézování nebo zakončení osy.
L | L1 | L2 | s |
---|---|---|---|
mm | mm | mm | mm |
380 | 388 | 412 | 18 |
465 | 473 | 497 | |
530 | 538 | 562 | |
950 | 958 | 978 | |
1150 | 1158 | 1202 | |
1400 | 1408 | 1452 | |
1600 | 1608 | 1652 |
